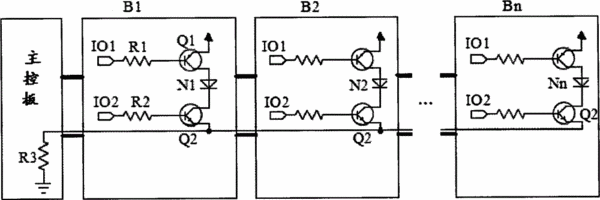

摘要：本實用新型公開一種紅外線發射燈的電流控制裝置，其包括主控板及與主控板相連的n個發射控制板，每個發射控制板具有相同的控制電路，該控制電路包括：集電極連接在紅外線發射燈其中一端的三極管Q1、該三極管Q1的基極耦接引腳IO1，而紅外線發射燈的另一端連接三極管Q2的集電極，該三極管Q2的基極耦接引腳IO2，在主控板上設置電阻R3，該電阻R3的一端接地，另一端分別連接每個發射控制板上三極管Q2的發射極。本實用新型的結構簡單、操作方便且實現簡易，可以提高生產效率，減少電路發生虛焊而產生故障的幾率，從而可以提高電路的可靠性與穩定性。
- 專利類型實用新型
- 申請人深圳市艾博德科技有限公司;
- 發明人許軍;
- 地址518000 廣東省深圳市南山區桃源街道留仙大道1213號眾冠紅花嶺工業區南區3區2棟3樓
- 申請號CN201320070090.2
- 申請時間2013年02月06日
- 申請公布號CN203104902U
- 申請公布時間2013年07月31日
- 分類號H05B37/02(2006.01)I;
