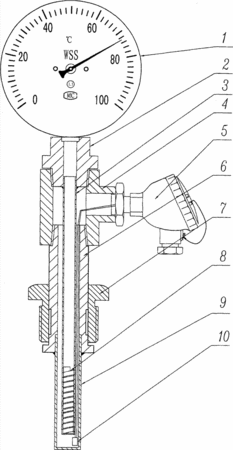

摘要：本實用新型公開了一種超短型雙金屬鉑熱電阻一體化測溫裝置，適用于需要超短插深測溫的場合，既能現場顯示，又能遠傳信號。包括由表頭、接頭，內保護管、外保護管、雙金屬絲組成的雙金屬型溫度計，表頭與接頭上部螺紋連接，三通分別與接頭下部、冷端的上部和接線盒螺紋連接；冷端的下部與外保護管上部連接，內保護管的上部與接頭下部的內壁連接，內保護管貫穿三通、冷端至外保護管的底部，內保護管的中心設置一轉軸，轉軸的上部與表頭連接，轉軸的下部與雙金屬絲上部焊接，雙金屬絲下部與內保護管的底端固定連接，內保護管的底端封閉；外保護管的下部設置鉑熱電阻，外保護管的下部封閉，鉑熱電阻連接線穿過外保護管、冷端，經三通連接于接線盒。
- 專利類型實用新型
- 申請人淄博飛雁先行測控技術有限公司;
- 發明人成韋;張勇;周秀成;王俊江;
- 地址255000 山東省淄博市張店區一帆路山東科匯工業園
- 申請號CN201320019603.7
- 申請時間2013年01月10日
- 申請公布號CN203083725U
- 申請公布時間2013年07月24日
- 分類號G01K5/62(2006.01)I;G01K7/18(2006.01)I;
