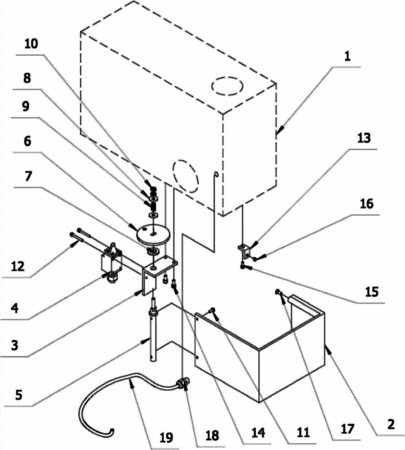

摘要：本實用新型公開了一種符合CE要求的安全連鎖裝置，其包括：由帶安全限位開關安裝孔的垂直部和帶通孔的水平部構成的支架；帶滾輪的安全限位開關，其設于支架限位開關安裝孔處，其觸頭連接主軸箱的轉軸控制電路；設于支架通孔的轉軸，其具有端部設于通孔的主軸、設于主軸端部的軸向凸臺和設于凸臺自由端的轉輪固定軸；通過開孔配合墊圈以及彈簧和螺母設于轉軸凸臺的轉輪，轉輪下表面壓設于安全限位開關的滾輪處；U形防護罩，其具有固定于主軸的第一側壁和與固定于主軸箱的擋塊以磁鐵吸附方式固定的第二側壁。本裝置為整體套件，在更換防護罩后可安裝于不同型號的機型的主軸箱上，且采用肯定斷開模式的開關，安全性能更加可靠。
- 專利類型實用新型
- 申請人上海西馬特機械制造有限公司;
- 發明人馬健;
- 地址201800 上海市嘉定區曹安路17號橋南曹豐路555號
- 申請號CN201220218352.0
- 申請時間2012年05月15日
- 申請公布號CN202616086U
- 申請公布時間2012年12月19日
- 分類號H01H9/22(2006.01)I;
