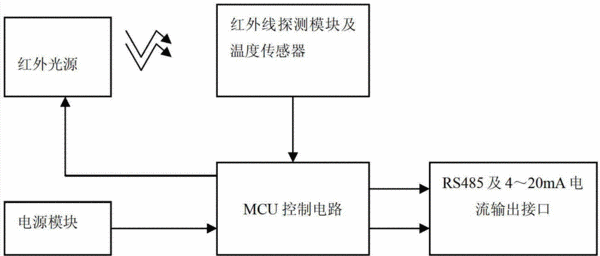

摘要：本實用新型公開了一種設有溫度補償功能的紅外氣體檢測模塊，包括紅外光源、紅外線探測模塊、MCU控制模塊、電源模塊和輸出模塊，所述的MCU控制電路分別與紅外光源、紅外線探測模塊和輸出模塊通信連接，紅外線探測模塊接收紅外光源所發出的穿過待測氣體后的紅外線，所述的電源模塊為MCU控制電路提供驅動電力，還包括溫度傳感器，所述的溫度傳感器集成安裝于紅外線探測模塊中并通信連接至MCU控制模塊。本實用新型的技術效果在于，通過設置溫度傳感器，可實時檢測環境中的溫度變化，并通過事先儲存在MCU中的補償算法，使其輸出信號與實際指定氣體濃度值相一致。達到在不同溫度環境中輸出信號保持穩定。
- 專利類型實用新型
- 申請人湖南省國瑞儀器有限公司;
- 發明人江資昉;
- 地址410117 湖南省長沙市萬家麗南路環?？萍籍a業園振華路199號
- 申請號CN201320043614.9
- 申請時間2013年01月25日
- 申請公布號CN203117092U
- 申請公布時間2013年08月07日
- 分類號G01N21/00(2006.01)I;
