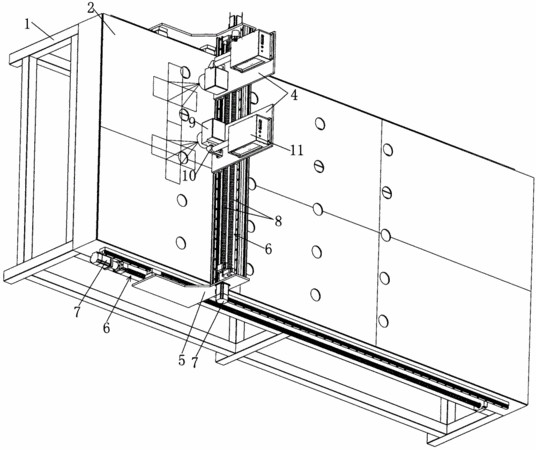

摘要:本實用新型公開了一種提高在大面積平板玻璃內雕刻三維圖像效率的裝置,包括支架,玻璃擱放平臺,移動定位機構及至少兩個高速振鏡系統,其中,所述的玻璃擱放平臺設置在支架中,所述的移動定位機構包括至少兩個X向移動臺和一個Y向移動臺,所述的至少兩個X向移動臺均同時與Y向移動臺相連,移動定位機構與支架連接并位于玻璃擱放平臺的上方,每個X向移動臺上均對應設置一個高速振鏡系統。本實用新型是在同一臺雕刻機上采用多個高速振鏡系統同時對一個大平板玻璃進行圖像雕刻,從而可以大幅提高雕刻效率。
- 專利類型實用新型
- 申請人義烏市圣石激光技術有限公司;
- 發明人盧巍;胡志剛;
- 地址322000 浙江省義烏市義烏經濟開發區新科路E21號
- 申請號CN201520401424.9
- 申請時間2015年06月05日
- 申請公布號CN204711402U
- 申請公布時間2015年10月21日
- 分類號B23K26/362(2014.01)I;B23K26/08(2014.01)I;B23K26/064(2014.01)I;B23K26/06(2014.01)I;B23K26/402(2014.01)I;B23K101/18(2006.01)N;
