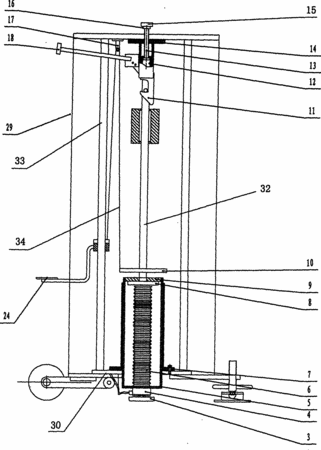

摘要:一種田徑場地合成面層沖擊吸收測定儀,其特征是測力傳感器(3)安裝在測力臺(3)和測力套(5)之間,測力套(5)活動套裝在導向套(7)中,導向套(7)固定安裝在底板(30)上;在測力套(5)中安裝有彈簧(6)和鐵砧(8),鐵砧(8)的上部懸置有沖擊針(23),沖擊針(23)的固定端與重錘(20)相連,重錘(20)套裝在重錘導向軸(22)上并通過吊環(19)懸掛在吊鉤(11)上,吊鉤(11)連接有釋放手柄(18)并鉸裝在吊架(12)上,吊架套(14)固定在頂板(1)上;重錘提升架(10)套裝在提升架導軸(32)上并位于重錘(20)的下部,踏板(24)套裝在踏板導軸(33)上,踏板(24)和重錘提升架(10)之間通過穿過滑輪(17)的拉繩(34)相連。本發明具有結構簡單,制造、使用方便的優點。
- 專利類型發明專利
- 申請人國家工程復合材料產品質量監督檢驗中心;承德市精密試驗機有限公司;
- 發明人朱宇宏;王燕;趙凌云;王新華;
- 地址210007 江蘇省南京市光華東街5號
- 申請號CN200810234822.0
- 申請時間2008年11月19日
- 申請公布號CN101408498B
- 申請公布時間2010年08月25日
- 分類號G01N19/00(2006.01)I;
