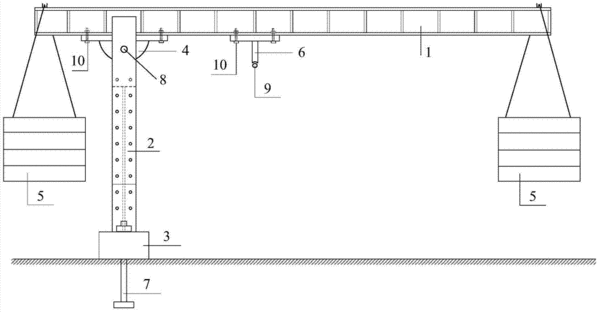

摘要：本實用新型公開了一種用于試驗加載的多功能杠桿，包括型鋼橫梁、立柱、底座、鉸支座、吊籃和加壓桿，所述立柱和底座焊接為一體，所述吊籃懸掛于型鋼橫梁的兩端，所述型鋼橫梁和立柱通過所述鉸支座相連接，所述型鋼橫梁底面鉆有等間距的螺栓孔，所述鉸支座上設有與所述型鋼橫梁底面的螺栓孔相對應的螺栓孔，所述螺栓孔之間通過螺栓連接；所述加壓桿上設有與所述型鋼橫梁底面的螺栓孔相對應螺栓孔，且所述螺栓孔之間通過螺栓連接；所述立柱包括帶等間距螺栓孔的型鋼立柱和帶等間距螺栓孔的立板，且所述螺栓孔之間通過螺栓連接。本實用新型能靈活調節杠桿的高度、支撐點位置、加載點位置和配重大小，能滿足實驗室內各種試驗的加載要求，彌補了現有加載杠桿的不足。
- 專利類型實用新型
- 申請人南京工業大學;
- 發明人宋林輝;王宇豪;倪春海;付磊;閆迪;郭光林;
- 地址211899 江蘇省南京市浦口區浦珠南路30號
- 申請號CN201520124479.X
- 申請時間2015年03月03日
- 申請公布號CN204439518U
- 申請公布時間2015年07月01日
- 分類號G01N19/00(2006.01)I;G01M13/00(2006.01)I;
