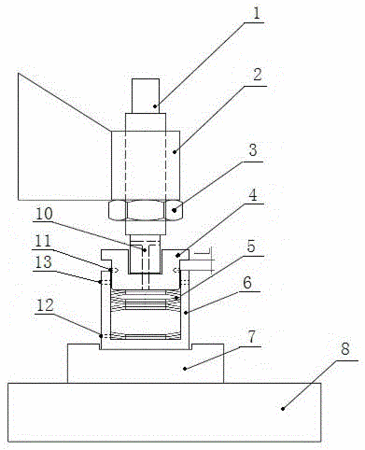

摘要：本實用新型公開了一種新型器身彈性壓緊裝置，包括壓釘、壓蓋、外殼、彈性墊圈，壓釘通過放松螺母設置在支架上，彈性墊圈設于外殼內，壓蓋置于彈性墊圈上，壓釘底部抵在壓蓋上，所述壓蓋為設有上沿的凹形，其中心凹部內徑與壓釘匹配，凹部外徑與外殼的內徑匹配，上沿外徑大于外殼的內徑，凹部底部中心設有通孔，壓蓋外側設有定位孔，所述壓釘的下部沿軸線和直徑設置有貫通的T型通孔，該T型通孔與壓蓋底部的通孔構成氣道，外殼的側部設有定位空腔，當壓蓋與外殼接觸時定位空腔與定位孔內可設置定位銷；所述外殼底部設置有油孔。本實用新型由于設置了壓緊行程限制，使壓緊力更好控制，且壓緊狀態可以保持，便于安裝，不會存在死油區及憋氣發生。
- 專利類型實用新型
- 申請人西電濟南變壓器股份有限公司;
- 發明人林國良;魏海;陳曉梅;
- 地址250300 山東省濟南市長清區經十西路12517號
- 申請號CN201220532139.7
- 申請時間2012年10月18日
- 申請公布號CN202816549U
- 申請公布時間2013年03月20日
- 分類號H01F27/00(2006.01)I;H01F27/30(2006.01)I;
