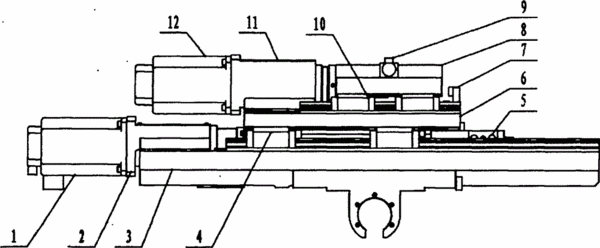

摘要：本實用新型涉及機械領域，尤其與非圓截面車削加工有關。本實用新型為一種數控復合軸非圓截面的車削加工機構，此機構采用雙層雙驅動結構，上層采用高速伺服電機及絲杠螺母機構實現高速小位移非圓截面車削的主進給運動，下層采用伺服電機及絲杠螺母機構實現非圓截面基圓直徑變化調整的輔助進給運動。此機構包括床鞍，床鞍與X1軸導軌連接，X1軸導軌與中滑板連接，中滑板與X2軸導軌連接，X2軸導軌與上滑板連接，上滑板與刀具連接，其中床鞍上連接X1軸電機座，X1軸電機座連接X1軸絲杠軸承，X1軸絲杠軸承連接X1軸絲杠，X1軸絲杠連接中滑板，X1軸絲杠左端通過X1軸聯軸器連接X1軸伺服電機，X1軸絲杠右端連接X1軸絲杠右軸承，X1軸絲杠右軸承連接X1軸絲杠座。其中中滑板上連接X2軸電機座，X2軸電機座連接X2軸絲杠軸承，X2軸絲杠軸承連接X2軸絲杠，X2軸絲杠通過X2軸聯軸器連接X2軸伺服電機。本實用新型的優點是：本實用新型采用軟靠模(電子凸輪)控制非圓截面車削加工，在提高了非圓截面加工的生產效率同時，也使非圓截面的輪廓精度得到了很大的提高，減少了后道工序的加工余量，提高了后道磨削加工的生產效率。
- 專利類型實用新型
- 申請人浙江陀曼精密機械有限公司;
- 發明人梁志祥;章躍軍;
- 地址312500 浙江省紹興市新昌縣工業園區新柿路29號
- 申請號CN201220356678.X
- 申請時間2012年07月15日
- 申請公布號CN202804190U
- 申請公布時間2013年03月20日
- 分類號B23B5/00(2006.01)I;B23Q1/42(2006.01)I;B23Q5/40(2006.01)I;B23Q5/36(2006.01)I;
