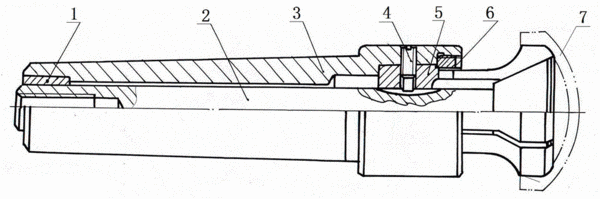

摘要：本發明公開了一種轉盤的加工方法，使用一種轉盤車夾具，包括以下操作步驟：A、裝夾具：將轉盤車夾具通過錐柄裝在車床的中心錐孔上，桿體通過螺紋中心孔安裝有穿過車床的中心孔伸出車床尾端，并在后端的螺紋段上依次穿裝有壓板和螺母的拉桿，使壓板與車床的尾端相抵接；B、裝零件：將轉盤的筒體部內腔套在彈夾頭的定型部上；擰緊拉桿后端的螺紋段上的螺母，將轉盤漲緊在彈夾頭的定型部上；C、啟動車床，采用車刀對轉盤球殼體外緣進行環槽的車削加工；D、松開拉桿后端的螺紋段上的螺母，卸下完成環槽加工的轉盤即可。較之現有技術，本發明可以解決現有對轉盤球殼體外緣環槽加工時難裝夾的問題。
- 專利類型發明專利
- 申請人梧州奧卡光學儀器有限公司;
- 發明人張景華;
- 地址543002 廣西壯族自治區梧州市新興二路137號對外加工區第四幢
- 申請號CN201510462648.5
- 申請時間2015年07月31日
- 申請公布號CN104999094A
- 申請公布時間2015年10月28日
- 分類號B23B5/00(2006.01)I;B23B31/40(2006.01)I;
