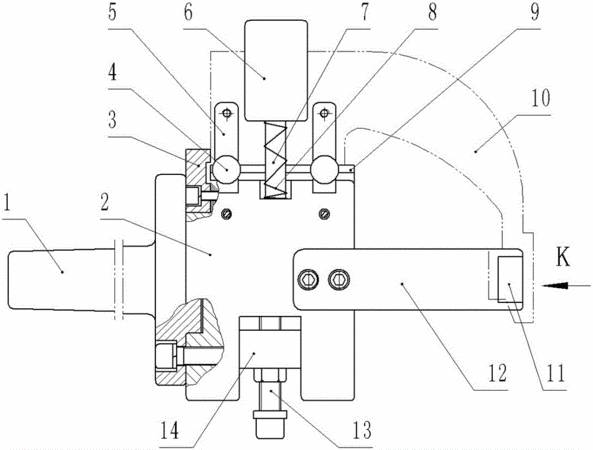

摘要：本發明公開了一種鏡臂的加工方法，使用一種鏡臂車夾具，包括以下操作步驟：A、裝夾具：把本鏡臂的加工方法通過錐柄裝在車床的中心錐孔內；B、裝零件：先將鏡臂座體部安裝面的安裝槽卡在導向板外，把鏡臂向后推使座體部的尾部與檔板相抵接；拉動兩側的護塊并使兩個護塊的V形壓緊部將鏡臂部的前端固定；然后通過擰緊螺栓將鏡臂固定在支承座上；C、啟動車床，采用車刀對鏡臂部前端進行安裝孔及安裝孔端面的車削加工；D、松開螺栓，拉動兩側的護塊取下鏡臂即可。較之現有技術，本發明可以解決現有鏡臂的加工難裝夾和位置精度超差大的問題。
- 專利類型發明專利
- 申請人梧州奧卡光學儀器有限公司;
- 發明人張景華;
- 地址543002 廣西壯族自治區梧州市新興二路137號對外加工區第四幢
- 申請號CN201510462506.9
- 申請時間2015年07月31日
- 申請公布號CN105057699A
- 申請公布時間2015年11月18日
- 分類號B23B5/00(2006.01)I;
