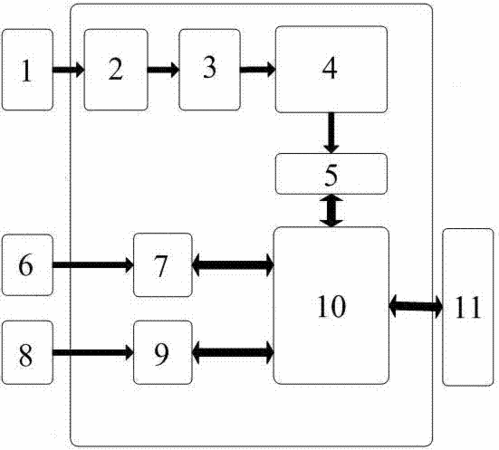

摘要:本實用新型涉及基于FPGA的通用力學性能高速數據采集卡,屬于數據采集技術領域。應變傳感器依次連接傳感器接口電路、前置放大處理電路、高速AD轉換器、FIFO緩存器和FPGA中央控制電路;光電編碼器依次連接光碼接口電路和FPGA中央控制電路;采集卡IO接口依次連接光藕隔離和FPGA中央控制電路;FPGA中央控制電路連接PCI總線傳輸系統。本實用新型的優點在于:結構新穎,完全滿足沖擊試驗機的高速數據采集要求。實現了高速AD轉換、FIFO數據緩存、光碼數據采集和IO接口的控制與計算機總線接口之間的無縫銜接。將沖擊過程的完整數據,采集到計算機進行分析、計算、處理,成本低、穩定性高。
- 專利類型實用新型
- 申請人長春機械科學研究院有限公司;
- 發明人田立國;張泳;韓巍;蔣東霖;許太;武崴;
- 地址130012 吉林省長春市硅谷大街1118號
- 申請號CN201220291951.5
- 申請時間2012年06月20日
- 申請公布號CN202711252U
- 申請公布時間2013年01月30日
- 分類號G06F17/40(2006.01)I;
