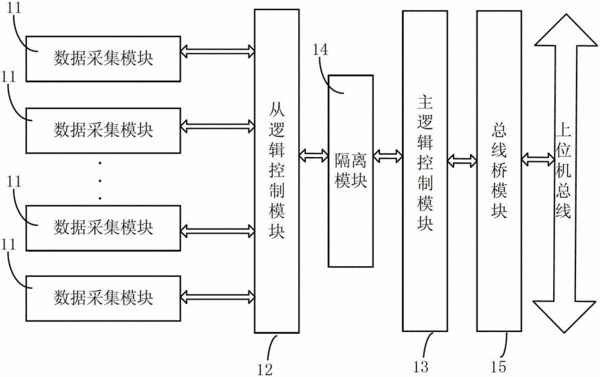

摘要：本實用新型提供了一種多功能隔離式數據采集卡，包括：多個數據采集模塊，分別用于對待測量系統進行不同類型的數據采集和/或輸出；與各所述數據采集模塊連接、用于對各所述數據采集模塊進行邏輯控制的從邏輯控制模塊；用于與所述從邏輯控制模塊以及位于主機側的上位機總線進行通信的主邏輯控制模塊；所述從邏輯控制模塊和所述主邏輯控制模塊之間連接有用于進行電氣隔離的隔離模塊；所述主邏輯控制模塊還連接有總線橋模塊，所述總線橋模塊用于實現所述主邏輯控制模塊與所述上位機總線之間的通信。本實用新型在單個數據采集卡上實現多種類型數據的隔離式采集，降低了成本。
- 專利類型實用新型
- 申請人北京泛華恒興科技有限公司;
- 發明人馬恩云;趙永杰;張斌;朱良;孫嫻;許文靚;段偉亮;
- 地址100192 北京市海淀區西小口路66號東升科技園·北領地A-4樓
- 申請號CN201220624093.1
- 申請時間2012年11月22日
- 申請公布號CN203038274U
- 申請公布時間2013年07月03日
- 分類號G06F17/40(2006.01)I;
