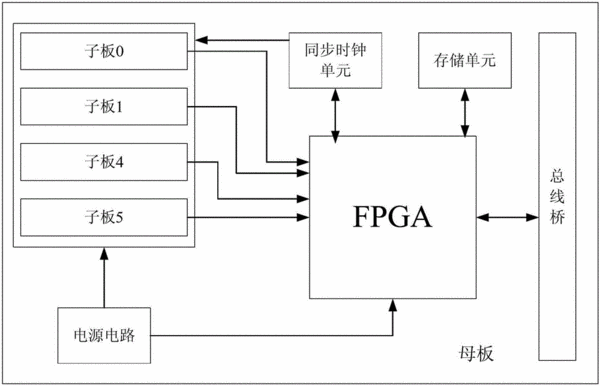

摘要：本實用新型涉及高速同步數據采集卡，包括母板和多組子板，子板上設置有子板模擬接口總線、子板功能電路和子板數字接口總線，所述子板模擬接口總線與模擬插座連接，子板數字接口總線與數字插座連接，子板數字接口總線包括十六根數據信號線、兩根時鐘信號線、三根AD配置信號線、三根子板功能配置信號線、1根+5V線和1根+3.3V線，子板模擬接口總線包括一組±5電源線、一組±15電源線、兩根模擬輸入線（ACH+，ACH-）、一根零偏偏置線OF_PZ、一根零偏校準線OF_ADJ、一根滿偏校準線FS_ADJ、一根基準電壓線REF、一根模擬輸出線AOUT，本實用新型解決了現有的同步數據采集卡產品功能單一、采樣精度和同步性差的技術問題，本實用新型具有高速同步、大緩存、高精度的優點。
- 專利類型實用新型
- 申請人陜西海泰電子有限責任公司;
- 發明人郭恩全;馮輝;馮平;石俊斌;白俊峰;李光輝;
- 地址710075 陜西省西安市團結南路35號航?？萍紙@
- 申請號CN201220748242.5
- 申請時間2012年12月30日
- 申請公布號CN202995732U
- 申請公布時間2013年06月12日
- 分類號G06F17/40(2006.01)I;
