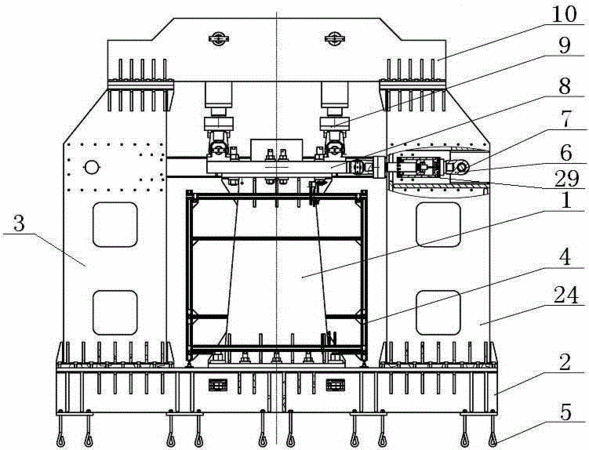

摘要：本實用新型涉及一種用于大型結構件機械性能檢測的試驗臺，屬于試驗儀器。包括鐵地板、立柱、立柱連接梁、后橫梁與上橫梁組成的封閉加載框架，上加載板為整體鋼件，上加載板用螺栓與試樣連接，配備了7個油缸，其中X向的1個油缸和Y向的2個油缸分別通過銷軸與立柱及后橫梁連接，Z向4個油缸通過銷軸與上橫梁連接。優點在于：結構新穎，可實現對被測試樣的多維加載，并且在加載同時實現多點應力、應變的測量，可驗證大型結構件在多維加載的情況下該結構件的機械性能是否滿足設計要求。
- 專利類型實用新型
- 申請人長春機械科學研究院有限公司;
- 發明人路東輝;袁國艷;劉彥波;
- 地址130012 吉林省長春市硅谷大街1118號
- 申請號CN201420130887.1
- 申請時間2014年03月24日
- 申請公布號CN203869724U
- 申請公布時間2014年10月08日
- 分類號G01D21/02(2006.01)I;
