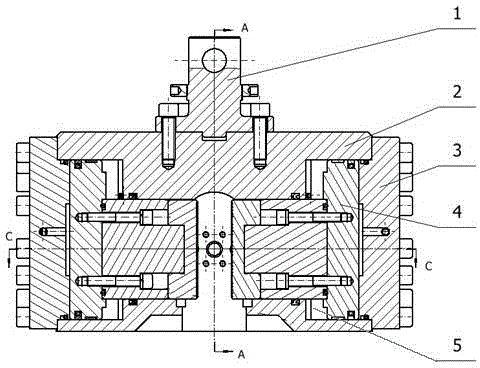

摘要：本實用新型涉及一種鉸鏈同步式液壓平推拉伸夾具，屬于夾具。連接軸與夾具體用螺釘固定連接，在夾具體左右兩側加工兩個油缸內腔，油缸端蓋與夾具體通過高強螺栓固定連接，活塞裝有密封圈裝配到夾具體兩側的油缸內腔內，推拉桿通過螺釘與左右活塞的桿端固定連接，夾塊與左右活塞的桿端套接，防轉銷將夾塊與左右活塞固定連接，蓋板通過小螺釘與夾具體上的鉸鏈部分固定連接，超高壓油管分別與夾具體兩端的油缸端蓋固定連接，中心定位軸與軸擋圈一、軸擋圈二穿接后，通過沉頭螺釘與夾具體的后面沉槽固定連接，銷軸與連扳、中心連扳穿接。本實用新型的優點在于：結構新穎，鉸鏈受力狀態好，零部件不易損壞，維修簡單省時省力。
- 專利類型實用新型
- 申請人長春機械科學研究院有限公司;
- 發明人谷春華;遲成芳;陳楠;
- 地址130012 吉林省長春市硅谷大街1118號
- 申請號CN201120547973.9
- 申請時間2011年12月25日
- 申請公布號CN202448059U
- 申請公布時間2012年09月26日
- 分類號B25B11/00(2006.01)I;
