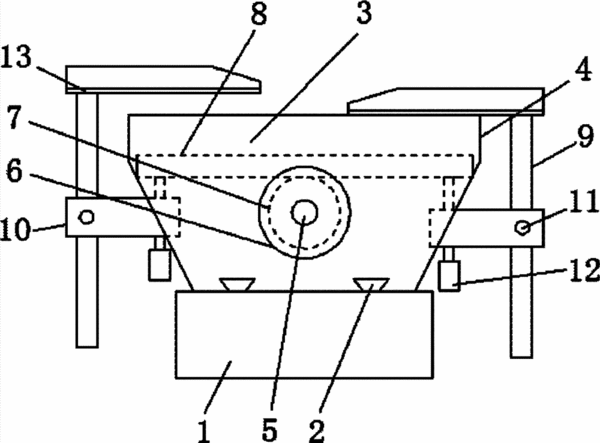

摘要:本實用新型公開了一種可調式家具板鉆孔用夾具,包括固定座,固定座上設有滑軌,滑軌上滑動安裝有帶空腔的基座,空腔沿左右貫穿基座,有轉軸沿前后方向穿入基座的空腔內,轉軸末端設有盤形的手柄,轉軸伸入空腔端固定有齒輪,有齒條滑動安裝于空腔的頂壁上,齒條與齒輪相嚙合,基座的左右側分別設有角形的夾持臂,夾持臂水平段與基座上表面之間用于加持工件,夾持臂豎直段滑動套裝于導向桿的一端,導向桿外壁上設有緊固螺釘頂住夾持臂的豎直段,導向桿另一端旋合有螺桿,螺桿上端頂住齒條下端。本實用新型利用夾持臂配合相互嚙合的齒條、齒輪進行裝夾家具板,能夠快速方便地進行家具板的裝夾,此外,基座可以沿固定座進行前后移動,鉆床鉆孔操作。
- 專利類型實用新型
- 申請人滁州市新國景家具制造有限公司;
- 發明人葛禮波;
- 地址239000 安徽省滁州市滁全路南譙工業園區
- 申請號CN201220160908.5
- 申請時間2012年04月16日
- 申請公布號CN202639873U
- 申請公布時間2013年01月02日
- 分類號B23Q3/00(2006.01)I;B27C3/00(2006.01)I;
