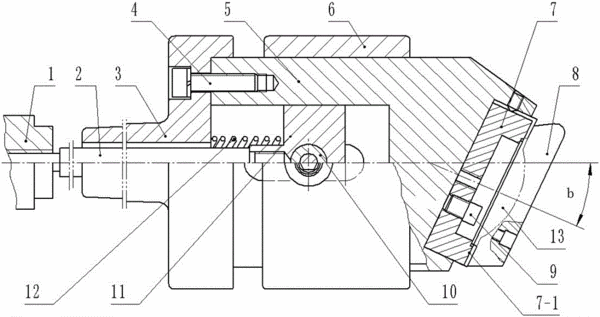

摘要：本發明公開了一種定盤車夾具，包括裝在錐套一端的支承座，支承座包括設有中心孔的套筒部和斜置在套筒部前部的定位孔，定位孔的軸心線與套筒部軸心線呈角度設置，在定位孔內設有定盤定位塊；在套筒部外套設有支承套，支承套設有兩塊圍在定盤定位塊外的弧形板部，弧形板部于前部設有與定盤定位塊的前端面呈平行設置的定盤壓板安裝面，在每塊安裝面上均設有一塊伸至定盤定位塊上方的定盤壓板；支承套通過橫穿過其側壁和支承座中心孔的橫銷與支承座連接，橫銷于支承座中心孔內穿裝有接頭通過伸出錐套的拉桿與手輪連接。較之現有技術，本發明可以解決現有對定盤球殼體上螺紋孔的加工難裝夾和生產效率低的問題。
- 專利類型發明專利
- 申請人梧州奧卡光學儀器有限公司;
- 發明人張景華;
- 地址543002 廣西壯族自治區梧州市新興二路137號對外加工區第四幢
- 申請號CN201510462538.9
- 申請時間2015年07月31日
- 申請公布號CN105014415A
- 申請公布時間2015年11月04日
- 分類號B23Q3/00(2006.01)I;
