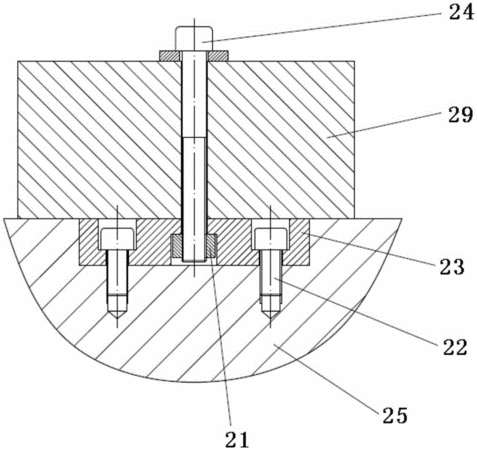

摘要：本發明公開了一種夾緊座快換裝置。該夾緊座快換裝置包括：夾緊座，其緊固在機床或夾具底座上，該夾緊座的底部開設有容納槽，所述容納槽的上方開設有夾緊螺桿過孔；螺塊，其設置在所述容納槽內，該螺塊上開有與夾緊座的過孔對正的螺孔；以及夾緊螺桿，其穿過待夾緊工件和所述夾緊螺桿過孔，擰緊到所述螺塊的螺孔，從而實現夾緊工件。該夾緊座快換裝置在夾緊座上增設一個螺塊，將夾緊配合螺紋設置在該螺塊上，螺桿穿過夾緊座上緊在螺塊上實現夾緊工件。一旦螺塊的配合螺牙損壞，螺塊可從底座旁邊用手快速拿出，直接放入新的螺塊，無需裝拆夾緊座，實現快換且保證夾緊質量。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人吳天成;蔣金文;黃進成;俸文斌;覃啟程;唐艦艇;辛泳霖;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201610132540.4
- 申請時間2016年03月09日
- 申請公布號CN105563154A
- 申請公布時間2016年05月11日
- 分類號B23Q3/00(2006.01)I;B25B11/00(2006.01)I;
