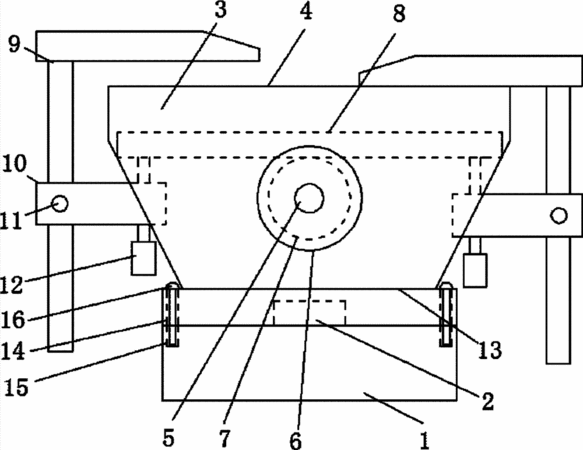

摘要：本實用新型公開了一種旋轉式家具板鉆孔用夾具，包括基座，基座上心安裝有旋轉軸，旋轉軸上轉動安裝有帶空腔的旋轉座，有轉軸沿前后方向穿入旋轉座的空腔內，轉軸末端設有盤形的手柄，轉軸伸入空腔端固定有齒輪，有齒條滑動安裝于空腔的頂壁上，齒條與齒輪相嚙合，旋轉座的左右側分別設有角形的夾持臂，夾持臂水平段與旋轉座上表面之間用于加持工件，夾持臂豎直段滑動套裝于導向桿的一端，導向桿外壁上設有緊固螺釘頂住所述的夾持臂的豎直段，導向桿另一端旋合有螺桿，螺桿上端頂住齒條下端。本實用新型利用相互嚙合的齒條、齒輪配合夾持臂裝夾家具板，旋轉座在基座上旋轉到一定的角度后用銷釘進行定位，便于鉆床的對家具板進行鉆孔操作。
- 專利類型實用新型
- 申請人滁州市新國景家具制造有限公司;
- 發明人葛禮波;
- 地址239000 安徽省滁州市滁全路南譙工業園區
- 申請號CN201220160885.8
- 申請時間2012年04月16日
- 申請公布號CN202640484U
- 申請公布時間2013年01月02日
- 分類號B27C3/00(2006.01)I;
