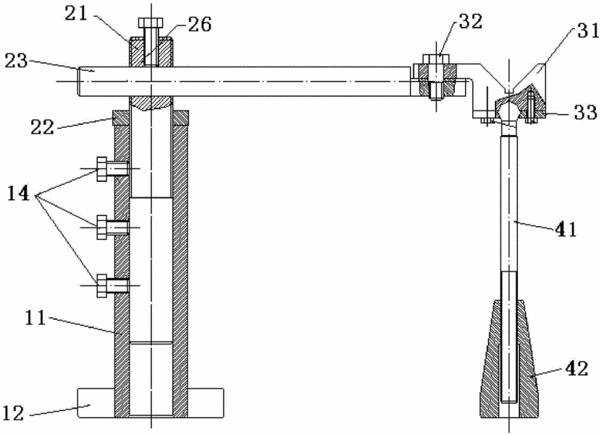

摘要：本實用新型公開了一種管件定位夾具。該夾具包括：固定座組件，其包括：豎直設置的管狀調節軸套及布設在該調節軸套底部的圓形底座，所述圓形底座的圓周側面均勻開設有多個U形槽；調節組件，其包括：調節豎桿、調節螺母和調節橫桿；定位塊組件，其包括：定位塊，所述定位塊包括：連接板和位于連接板一端的定位板，連接板的另一端與調節橫桿鉸接，所述定位板的頂面開設有V形槽。該管件定位夾具結構簡單合理，使用方便，通過能夠調整出不同的高度、橫向伸出長度和定位角度，以適應定位不同管件進行加工、通用性強，改善了加工環境，降低了制造成本，提高了管件加工效率。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人陳業成;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201420095877.9
- 申請時間2014年03月04日
- 申請公布號CN203696491U
- 申請公布時間2014年07月09日
- 分類號B23Q3/00(2006.01)I;
