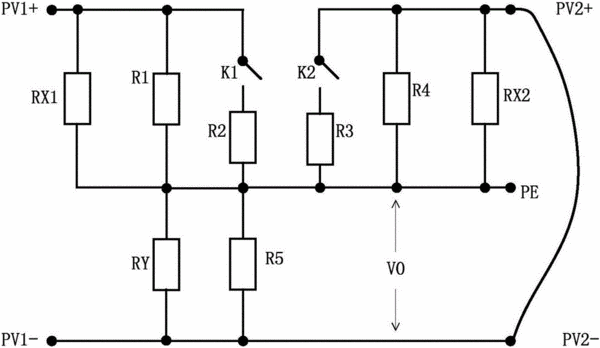

摘要：本發明提供了一種雙路光伏逆變器的對地絕緣電阻檢測方法和該方法賴以實施的檢測電路，該方法將雙路光伏逆變器中的一路短接，從而使本來用于檢測被短接路輸入的橋路接到公共負極和地線之間，因此通過控制兩個橋路的通斷能夠獲得兩組相互獨立的、能夠用于計算未短接路輸入的對地絕緣電阻的數據，利用者兩組數據，即可以計算出更高精度的對地絕緣電阻值。此外，本發明基本是巧妙利用現有的檢測電路中的兩個橋路來實現的，因此僅僅確保所述第一輸入電路的正極和負極之間和/或第二輸入電路的正極和負極之間設置有可控短路支路即可，不需要額外增加其他電子元器件，因此在不提高檢測成本的情況下就能夠提高檢測精度。
- 專利類型發明專利
- 申請人易事特集團股份有限公司;
- 發明人陳書生;
- 地址523808 廣東省東莞市松山湖科技產業園區工業北路6號
- 申請號CN201610240509.2
- 申請時間2016年04月15日
- 申請公布號CN105785133A
- 申請公布時間2016年07月20日
- 分類號G01R27/18(2006.01)I;
