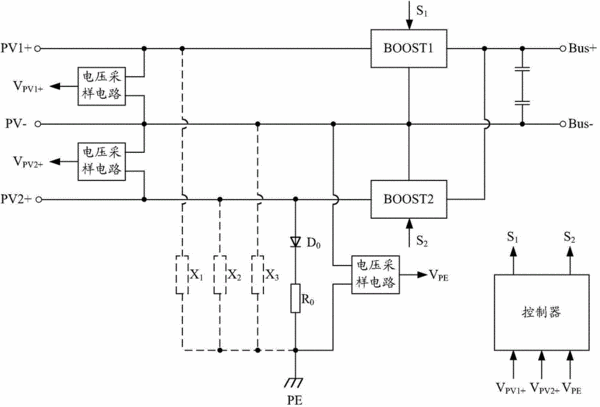

摘要：一種雙路輸入光伏逆變器對地絕緣阻抗的檢測系統、方法及裝置，相比于現有技術簡化了檢測系統，檢測方案較為簡單。該系統包括：附加電阻和二極管，所述附加電阻和二極管串聯后連接于雙路輸入光伏逆變器第二路輸入正極與地線之間；三個電壓采樣電路，分別用于檢測第一路輸入正極對公共輸入負極的電壓、第二路輸入正極對公共輸入負極的電壓和地線對公共輸入負極的電壓；控制器，連接雙路輸入光伏逆變器中第一路輸入升壓電路的開關管、第二路輸入升壓電路的開關管和三個電壓采樣電路，用于計算第一路輸入正極對地線的絕緣阻抗、第二路輸入正極對地線的絕緣阻抗以及公共輸入負極對地線的絕緣阻抗。
- 專利類型發明專利
- 申請人艾默生網絡能源有限公司;
- 發明人張永輝;
- 地址518057 廣東省深圳市南山區科技工業園科發路一號
- 申請號CN201410146388.6
- 申請時間2014年04月11日
- 申請公布號CN104977471A
- 申請公布時間2015年10月14日
- 分類號G01R27/18(2006.01)I;
