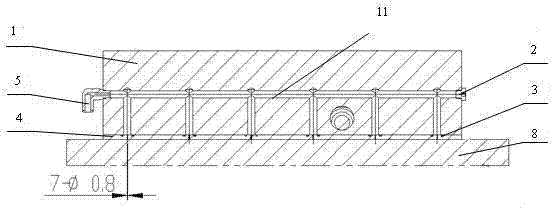

摘要:本實用新型涉及一種氣動懸浮機構,用于通用平衡機擺架移動裝置。氣動懸浮機構包括底座(1),堵頭(2),密封圈(3),支承板(4),氣管接頭(5),底座(1)上端面裝有需要移動的設備的剛度架及主軸,其中,所述的底座(1)內部開有通往底部導軌(8)上表面的一排帶孔排氣道(11),排氣道(11)的一端與氣管接頭(5)連接,另一端裝有堵頭(2),底座(1)下端面與支承板(4)連接,該支撐板(4)上開有一排與底座排氣孔(11)位置相應的氣孔(41)。本實用新型結構簡單、安裝方便,利用氣體減小摩擦的原理,使移動裝置在移動時只需要使用較小的力就可以完成操作,減小了操作者的勞動強度,提高了工作效率,也減小了導軌的磨損,延長了導軌的使用壽命。
- 專利類型實用新型
- 申請人上海申克機械有限公司;
- 發明人于忠艷;李中旭;
- 地址200333 上海市普陀區怒江北路239弄36號
- 申請號CN201220032958.5
- 申請時間2012年02月02日
- 申請公布號CN202582835U
- 申請公布時間2012年12月05日
- 分類號G01M1/02(2006.01)I;
