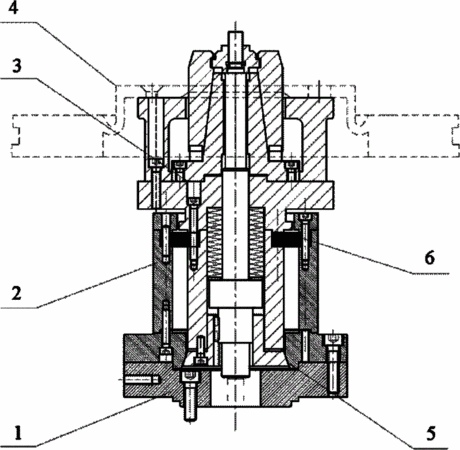

摘要：本實用新型涉及一種彈性不平衡測量自動夾具，是一種將剛性夾具與彈性機構相結合的不平衡測量夾具。運用立式自動半自動盤類零件平衡機，用于無旋轉軸類零件的不平衡測量時夾持；并在零件不平衡校正時保護測量主軸。一種彈性不平衡測量自動夾具，由夾具底座、剛性夾具和彈性機構構成，所述的彈性機構位于剛性夾具和夾具底座之間，通過夾具底座與平衡機主軸相連，其中，所述的彈性機構由一定數量的彈性簧板疊加裝配而成，通過螺釘壓緊連接而成；所述的剛性夾具和彈性機構下部配有錐面定位裝置。本實用新型在大大降低了對不平衡校正夾具的設計要求的同時，也保證了夾具的測量精度與重復精度，而且在測量夾具的基礎上增加了預緊力調整裝置，提高了測量夾具的通用性。
- 專利類型實用新型
- 申請人上海申克機械有限公司;
- 發明人王傳旺;
- 地址200333 上海市普陀區怒江北路239弄36號
- 申請號CN201020282793.8
- 申請時間2010年08月05日
- 申請公布號CN201852677U
- 申請公布時間2011年06月01日
- 分類號G01M1/02(2006.01)I;G01M1/38(2006.01)I;
