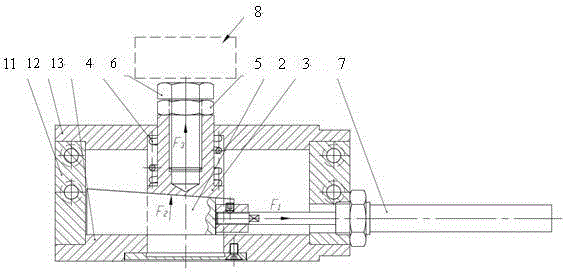

摘要：本實用新型涉及一種鉆削力對消裝置，用于消除單工位自動鉆削平衡機的自動鉆孔校正時的巨大鉆削力，保證平衡主軸不承受鉆削力，包括外殼、兩個楔形裝置和彈簧，所述的外殼由本體、上蓋和底座構成；在外殼內設置兩個楔形裝置和一個彈簧，其中，兩個楔形裝置中一個為頂部為斜面的斜滑塊，斜楔角度為不大于5°，在斜滑塊的二側形成低端和高端，斜滑塊低端與氣缸的活塞桿連接，使斜滑塊底部在氣缸帶動下在底座上滑動，另一個楔形裝置為設在斜滑塊斜面上的高度可調的滑柱，滑柱底面的斜楔角度與斜滑塊一致，滑柱的上部自上蓋伸出外殼，彈簧套在滑柱外，一端與滑柱底部抵頂，另一端被上蓋壓緊。具有外形小巧，結構緊湊、可用于垂直和水平鉆削。
- 專利類型實用新型
- 申請人上海申克機械有限公司;
- 發明人王傳旺;許文文;孫華剛;
- 地址200333 上海市普陀區怒江北路239弄36號
- 申請號CN201120442461.6
- 申請時間2011年11月10日
- 申請公布號CN202291513U
- 申請公布時間2012年07月04日
- 分類號B23B47/00(2006.01)I;
