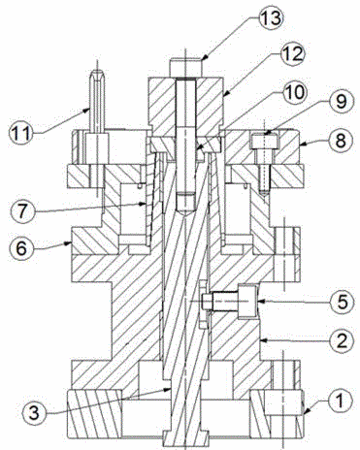

摘要：本實用新型公開了一種測量飛輪動平衡量的夾具，特征是安裝座安裝固定夾具錐體，夾具錐體安裝在安裝座上，拉桿推動漲套向上或向下移動，拉桿限位螺釘限制拉桿的位移量保護漲套，漲縮盤安裝座安裝定位漲縮盤，漲套安裝在夾具體內，通過與夾具錐體的配合將其漲開或縮回，漲縮盤在漲套上下移動的作用下將其漲開或縮回，從而起到夾緊或松開工件的作用，漲縮盤固定螺釘將漲縮盤定位在漲縮盤安裝座上，壓塊將漲套與夾具錐體配合在一起，工件定位銷釘確保工件能順利落到夾具上并和夾具體的中心重合在一起，導向圓銷將工件順利導入到夾具上，導向圓銷固定螺釘將導向圓銷固定在拉桿上。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人梁業;劉廷;黃令;
- 地址537005 廣西壯族自治區玉林市玉州區天橋西路88號
- 申請號CN201420342036.3
- 申請時間2014年06月25日
- 申請公布號CN204043854U
- 申請公布時間2014年12月24日
- 分類號G01M1/02(2006.01)I;
