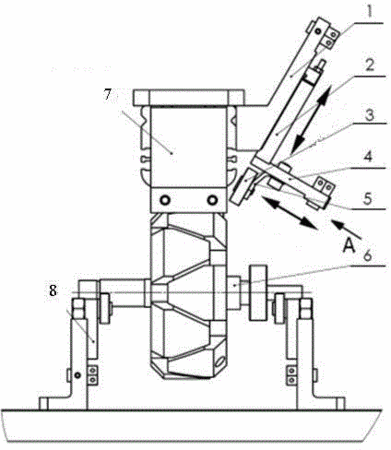

摘要:本實用新型涉及一種槽定位裝置,主要應用于自動動平衡機校正轉子工件時,對轉子的相位角度的準確定位。本實用新型用于糾正搬送到校正工位的轉子工件的相位角誤差,包括校正工件的滾輪支撐,所述的轉子工件被搬送到校正工位的滾輪支撐上,轉子工件均布有棘爪,其上有棘爪槽;一頂緊滾輪卡進轉子工件的棘爪槽中,且保證轉子工件圓周方向不可旋轉,其中,所述的頂緊滾輪通過角板固定在一調整板的導向槽中并且沿該導向槽定位。本實用新型利用轉子工件棘爪上的棘爪槽來定位工件的位置,結構簡單,動作可靠,順利解決測量工位平皮帶定位和工件搬送過程的中的誤差問題,提高了設備的校正精度。
- 專利類型實用新型
- 申請人上海申克機械有限公司;
- 發明人王增朝;
- 地址200333 上海市普陀區怒江北路239弄36號
- 申請號CN201120458908.9
- 申請時間2011年11月18日
- 申請公布號CN202334205U
- 申請公布時間2012年07月11日
- 分類號H02K15/16(2006.01)I;
