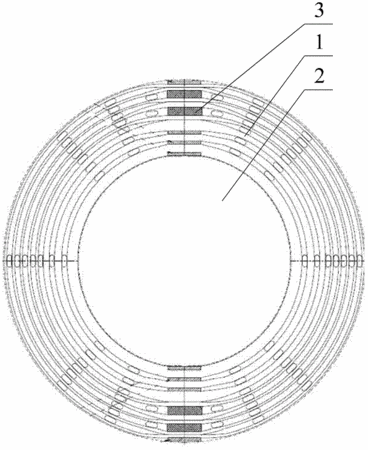

摘要：本實用新型公開了一種干式變壓器，包括次級線圈組和鐵芯，為了解決次級線圈組采用多個次級繞組而產生的局部發熱問題，本實用新型對次級線圈組做出如下結構設計：次級線圈組包括不少于兩組可獨立進行電壓變換的次級繞組，全部的次級繞組相互套設，并相鄰的兩個次級繞組之間設置有絕緣部。由于采用次級繞組之間相互的套設，為了避免相鄰的兩個次級繞組之間的相互影響(電流影響)，在相鄰的兩個次級繞組之間設置有用于對繞組進行絕緣的絕緣部。當全部的次級繞組采用相互套設的結構時，兩個相鄰的次級繞組之間不存在鐵芯結構。因此，在本實用新型的運轉過程中，能夠完全避免由于鐵芯產生渦流而引起的發熱問題。
- 專利類型實用新型
- 申請人海南金盤電氣有限公司;
- 發明人陳偉;雷涌;張燦輝;
- 地址570216 海南省?？谑心虾４蟮?68號?？诒６悈^7號廠房
- 申請號CN201220103365.3
- 申請時間2012年03月19日
- 申請公布號CN202502871U
- 申請公布時間2012年10月24日
- 分類號H01F27/28(2006.01)I;H01F27/30(2006.01)I;H01F27/29(2006.01)I;
