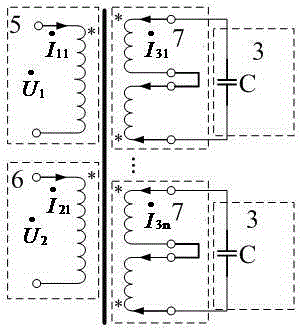

摘要：本發明涉及集成于變壓器的濾波電抗器及電能質量控制領域，特別涉及一種集成于變壓器的濾波電抗器電感量及繞組間解耦率的計算方法。集成于變壓器中的濾波電抗器利用一對或多對繞向相反、匝數相同的繞組串聯而成，濾波電抗器的電感量計算直接影響到濾波效果，且其電感量應不受變壓器一、二次繞組的影響。本發明通過將濾波電抗器的一對或多對繞組等效為一個繞組，并結合多繞組之間的電感矩陣變換求得繞組間的解耦率，從而實現集成于變壓器的濾波電抗器的電感量及繞組間解耦率的定量計算。
- 專利類型發明專利
- 申請人國家電網公司;國網湖南省電力公司;湖南大學;湖南華大紫光科技股份有限公司;
- 發明人陳躍輝;周冠東;羅隆福;許加柱;嚴文交;馬芳;
- 地址100033 北京市西城區西長安街86號
- 申請號CN201511004943.2
- 申請時間2015年12月29日
- 申請公布號CN105513762A
- 申請公布時間2016年04月20日
- 分類號H01F27/28(2006.01)I;G06F17/50(2006.01)I;
