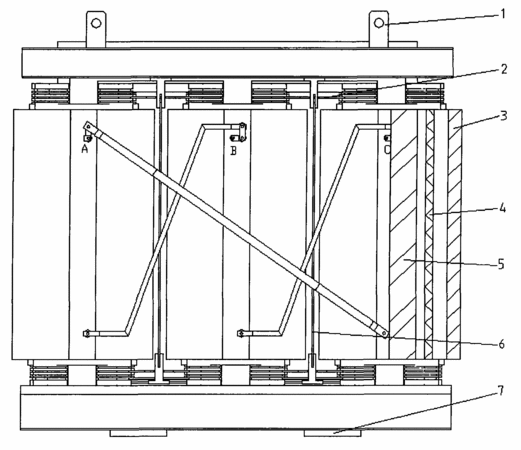

摘要：本發明涉及一種風力發電三相干式變壓器，包括各相線圈和鐵芯(5)，其特征是：所述各相線圈包括內層為低壓線圈(4)，外層為高壓線圈(3)，內、外層線圈同心套裝在鐵芯(5)上，在兩個相鄰的高壓線圈(3)之間使用相間隔板(6)結構，在高壓線圈與鐵芯軛鐵之間使用軛鐵隔板(2)結構，所述變壓器底部安裝兩塊鋼板變壓器底座(7)。變壓器吊板(1)伸出外殼。這種風力發電干式變壓器與同容量同型號的普通電力干式變壓器相比，體積小、成本低、性能優越，能夠同高、低壓開關柜及其他控制設備集成后直接安裝于風塔內，從發電到輸電直接在風塔內完成，取代了原在風塔外的箱式變電站，降低了設備投資。
- 專利類型發明專利
- 申請人海南金盤電氣有限公司;
- 發明人陳偉;鄧永艷;劉書華;董圣文;張緒俊;冉啟輝;
- 地址570216海南省?？谑心虾４蟮?68號?？诒６悈^7號廠房
- 申請號CN200810210667.9
- 申請時間2008年08月08日
- 申請公布號CN101645348A
- 申請公布時間2010年02月10日
- 分類號H01F30/12(2006.01)I;H01F27/28(2006.01)I;H01F27/30(2006.01)I;H01F27/02(2006.01)I;
