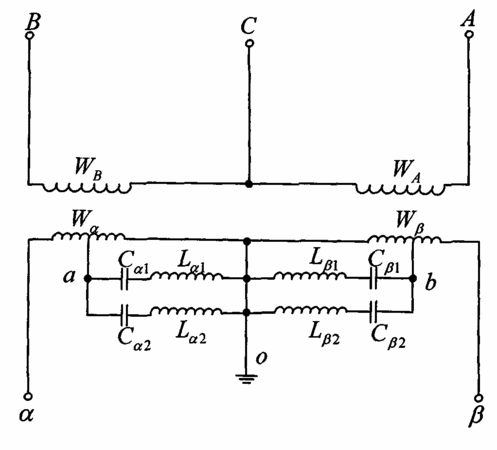

摘要：本發明公開了一種諧波屏蔽Vv接線牽引平衡變壓器。它是在傳統Vv接線牽引變壓器的基礎上，在二次牽引繞組引出抽頭接入特征諧波濾波器，以消除牽引供電系統的接觸網產生的諧波。各次特征諧波的濾波電感外接了相應的濾波電容，通過合理的參數配置，使得LC形成對該次諧波的短路環，有效降低了平衡變壓器鐵心的諧波磁通，達到了阻止諧波流交流網側，具有良好的諧波抑制效果；且仍采用Vv接線方案，主結線較簡單，在增加較少設備的前提下，大幅提高牽引供電系統的電能質量，提高系統運行的穩定性。
- 專利類型發明專利
- 申請人湖南大學;
- 發明人許加柱;羅隆福;張志文;趙志宇;邵鵬飛;
- 地址410082湖南省長沙市岳麓區麓山南路2號
- 申請號CN200910043550.0
- 申請時間2009年05月31日
- 申請公布號CN101635197A
- 申請公布時間2010年01月27日
- 分類號H01F27/28(2006.01)I;H01F27/40(2006.01)I;H01F30/12(2006.01)I;H02J3/01(2006.01)I;
