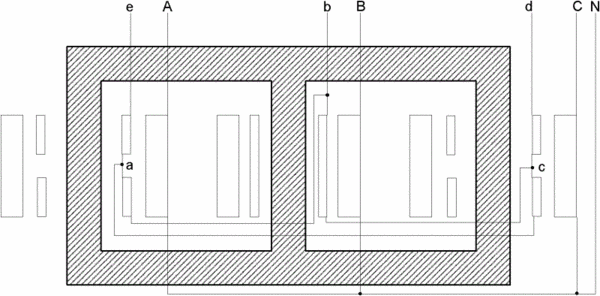

摘要：本實用新型公開了一種不對稱接線平衡變壓器，該變壓器包括鐵芯、一次側繞組和二次側繞組，其特征在于，一次側繞組采用Y型接線，其中性點N允許接地，一次側匝數均為W1；二次側繞組中，A相繞組由ea和ab兩個繞組組成，B相繞組由bc一個繞組組成，C相繞組由dc和ca兩個繞組組成；ab、bc、ca和dc繞組的匝數均為W2，ea繞組的匝數為W3，ab、ca和ea繞組以a點為公共點連接；ca、bc和dc繞組以c點為公共點連接；ab和bc以b點為公共點連接；2個空載電壓Ueb和Udb相等，且相位相差90°。該不對稱接線平衡變壓器的二次側采用互不對稱的繞組結構，生產實施方便，綜合性能優良，結構簡單，材料利用率高。
- 專利類型實用新型
- 申請人湖南大學;
- 發明人羅隆福;許志偉;張志文;許加柱;
- 地址410082 湖南省長沙市岳麓區麓山南路2號
- 申請號CN201120022134.5
- 申請時間2011年01月24日
- 申請公布號CN201975222U
- 申請公布時間2011年09月14日
- 分類號H01F27/28(2006.01)I;H01F27/24(2006.01)I;
