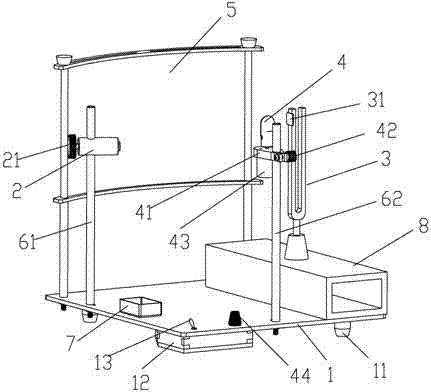

摘要：本實用新型為了解決音叉振動演示實驗由于音叉的振動幅度較小難以觀察，使得教學演示的效果較差的問題，提供一種音叉振動成像演示儀。該演示儀，底座上設有激光發射器、音叉、旋轉反射鏡和光屏，所述激光發射器發射光線，所述音叉的一側外壁上設有反射激光發射器光線的平面反射鏡，所述旋轉反射鏡接收平面反射鏡反射后的光線并進反射，所述光屏接收旋轉反射鏡反射后的光線。本實用新型利用光的反射原理和視覺暫留現象設計而成，在中小學音叉振動實驗演示中，通過敲打音叉使學生既能很好的聽到音叉振動所產生的聲音，又能很明顯的觀察到音叉振動所產生的曲線圖像，大大提升了演示效果，有利于對教學工作的促進。
- 專利類型實用新型
- 申請人寧波華茂文教股份有限公司;
- 發明人沈建躍;鐘磊;
- 地址315175 浙江省寧波市鄞州區西門望春工業區龍噓路125號
- 申請號CN201320559109.X
- 申請時間2013年09月10日
- 申請公布號CN203397571U
- 申請公布時間2014年01月15日
- 分類號G09B23/14(2006.01)I;G09B23/22(2006.01)I;
