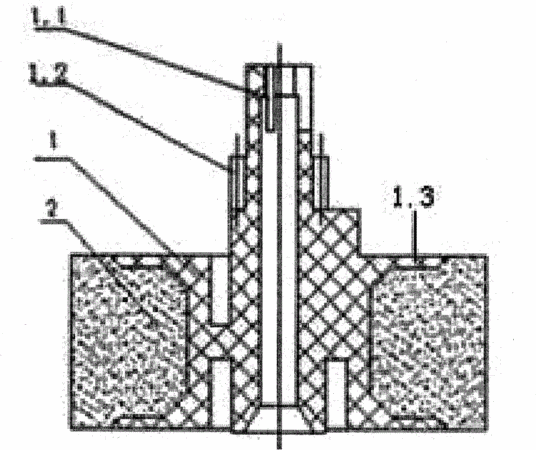

摘要：一種永磁同步電機轉子結構,是由塑料骨架和磁體組成，所述的磁體是制作成圓筒形的，套在塑料骨架外面而且是緊配合，所述的塑料骨架由三爪片、齒輪和套磁環支架一體化組成，塑料骨架中心有軸孔，整個塑料骨架套在軸外轉動的，其特征在于：所述的三爪片在塑料骨架最上面，中心內孔設計的是同軸臺階孔，最外端的內孔比軸徑略小，三爪片具有彈性，與軸產生彈性摩擦，這樣，在轉子運轉時雖然要犧牲一些扭矩，但可以達到減少齒形扭矩(cogging?torque)現象，并可減少噪音的產生。我們經過批量生產其效果確實很好，用肉眼就看不出齒形扭矩現象，噪音比原來減少50％左右。
- 專利類型實用新型
- 申請人慈溪市九菱電器有限公司;
- 發明人魚運祿;黃崇榮;金純駿;黃雪波;閻超;
- 地址315311 浙江省慈溪市龍山鎮邱王村
- 申請號CN201120420006.6
- 申請時間2011年10月19日
- 申請公布號CN202384867U
- 申請公布時間2012年08月15日
- 分類號H02K1/27(2006.01)I;H02K1/28(2006.01)I;
