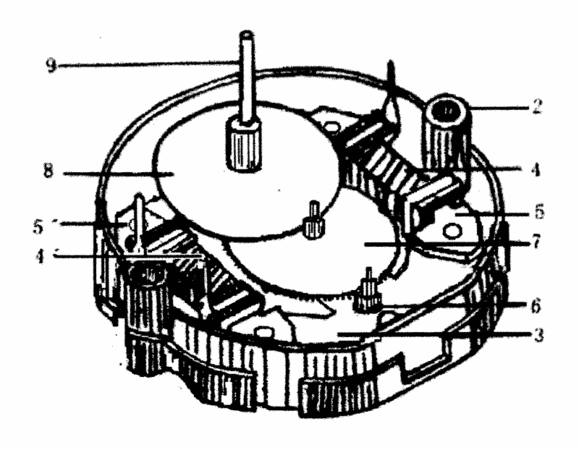

摘要：一種用于推動儀表指針發生偏轉的步進電機。它是在絕緣外殼內，有“工”字形和二個“1”字形金屬片及二個線圈組成的“日”字形的定子，在定子中放有齒輪、中心軸、磁體一體化注塑的轉子，和中心軸、齒輪一體化注塑的中間減速齒輪，及輸出齒輪，互相嚙合，輸出齒輪的中心軸可裝指針。在進入數字控制的驅動電流時，定子產生旋轉磁場推動轉子轉動，指針通過齒輪減速后同時發生偏轉，達到指示原來物理量的目的。其特征在于：轉子是齒輪、中心軸、磁體一體化注塑的，中間減速齒輪也是中心軸、齒輪一體化注塑的。有益的效果是減少了產品的配件數量，簡化了裝配工序，提高了生產效率。
- 專利類型實用新型
- 申請人慈溪市九菱電器有限公司;
- 發明人金鵬偉;魚運祿;孫義質;
- 地址315311浙江省慈溪市龍山鎮
- 申請號CN200920001824.5
- 申請時間2009年01月09日
- 申請公布號CN201398145Y
- 申請公布時間2010年02月03日
- 分類號H02K37/12(2006.01)I;H02K37/24(2006.01)I;
