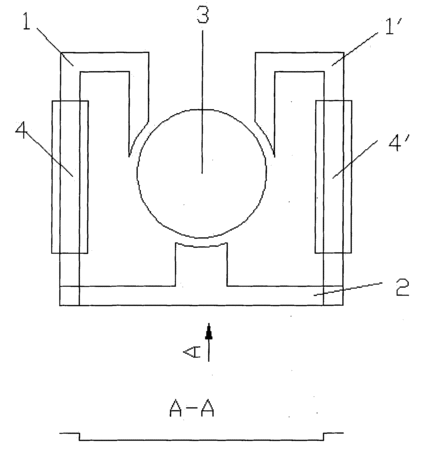

摘要：一種汽車儀表步進電機定子片，它包括定子片，定子線圈，和磁體轉子，所述定子片分有三塊，每塊的一個端面作為一個磁極面，等分120°分布在圓周上，其中第一、第二塊定子片的另一端分別穿過兩只所述的定子線圈與第三塊定子片搭壓，也就是第三塊定子片另一端分開180°方向，搭壓在第一、第二塊定子片伸出在定子線圈外的部分，為了消除搭壓引起三個磁極不在同一平面，第三塊定子片在搭壓處壓有折痕，保證三塊定子片的磁極在同一平面，所述的磁體轉子裝配在圓周內，其徑向充有磁極。所述的定子片是由硅鋼片制作的，每塊由三薄片疊成，是由冷沖壓工藝成型，是經過高溫退火處理的。本發明的優點是定子片采用硅鋼片材料制作以替代昂貴的坡莫合金材料，大大降低生產成本。
- 專利類型發明專利
- 申請人慈溪市九菱電器有限公司;
- 發明人魚運祿;孫義質;黃吉榮;黃雪波;
- 地址315311 浙江省慈溪市龍山鎮邱王村
- 申請號CN200910265904.6
- 申請時間2009年12月24日
- 申請公布號CN102111057A
- 申請公布時間2011年06月29日
- 分類號H02K37/00(2006.01)I;H02K1/12(2006.01)I;
