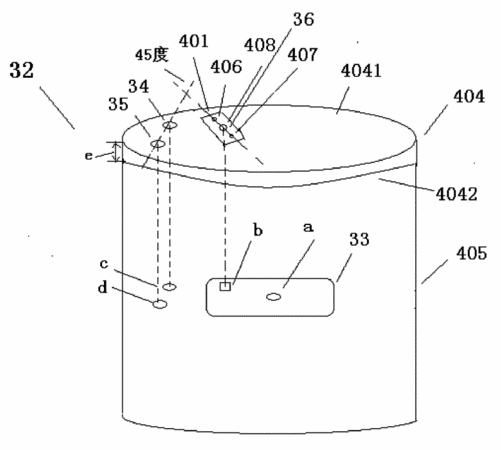

摘要：本實用新型公開了一種頻譜測量裝置及其采用SMA接口的YIG調諧振蕩器，所述的YIG調諧振蕩器包括一個由蓋板和底座構成的封閉磁體、一個振蕩電路板、一個外置電源穩壓板、以及安裝在所述的蓋板的外表面上的一個第一穿心電容、一個第二穿心電容和一個SMA輸出接口，所述的振蕩電路板安裝在所述的蓋板的內表面上，所述的振蕩電路板的輸出端與所述的SMA輸出接口連接，所述的振蕩電路板的輸出端的安裝位置與所述的SMA輸出接口的安裝位置正對。本實用新型所述的調諧振蕩器，通過適當設置SMA接口的安裝位置，使信號的輸出回路最短，降低了電路的損耗。
- 專利類型實用新型
- 申請人北京普源精電科技有限公司;
- 發明人崔研婷;王悅;王鐵軍;李維森;
- 地址102206 北京市昌平區沙河鎮踩河村156號
- 申請號CN201120506344.1
- 申請時間2011年12月07日
- 申請公布號CN202374219U
- 申請公布時間2012年08月08日
- 分類號H03B5/30(2006.01)I;G01R23/16(2006.01)I;
