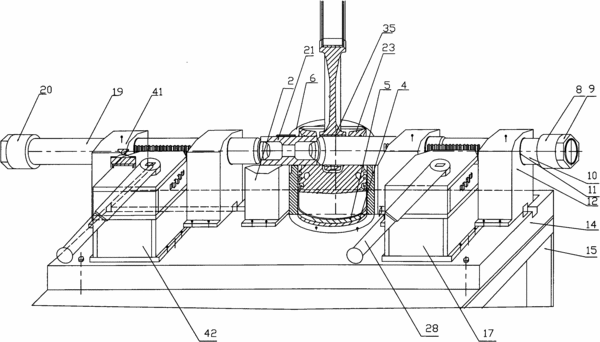

摘要：本發明公開了一種柴油機活塞銷的裝配裝置，包括定位于底板長槽相應位置上的活塞銷導向組件、活塞套組件、活塞銷支撐塊以及活塞銷壓裝組件；活塞銷放置于活塞銷支撐塊上；活塞套組件包括活塞套，活塞套兩側設缺口；活塞銷導向組件包括定位芯軸，活塞銷壓裝組件包括一推桿，推桿與定位芯軸共軸。裝配活塞銷時，活塞銷通過定位芯軸的定位作用以及推桿的壓力作用依次穿設活塞套另一側缺口、活塞上的銷孔以及連桿小頭孔，使得活塞銷壓入活塞上的銷孔、連桿小頭孔并分別與兩者緊配合。本發明的裝配裝置可避免損傷零部件和拉傷氣缸孔，極大地提高了生產效率。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人李旭旺;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201010134223.9
- 申請時間2010年03月25日
- 申請公布號CN102198585A
- 申請公布時間2011年09月28日
- 分類號B23P19/02(2006.01)I;
