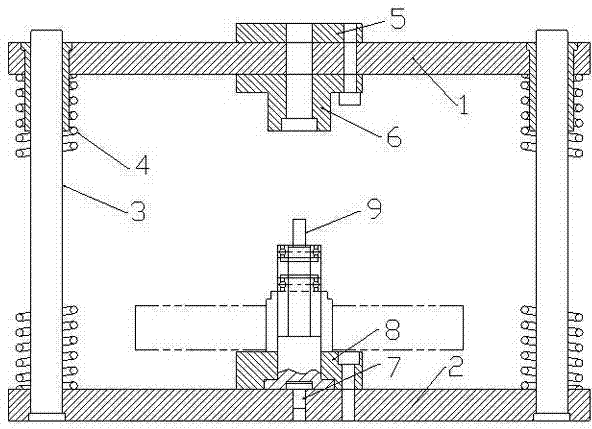

摘要：本實用新型涉及一種飛輪壓軸承模架，包括上模板、下模板和兩根豎向放置的滾珠導柱，上模板和下模板橫向且平行放置，且左右兩端連接有滾珠導柱，每根滾珠導柱上設有壓簧，上模板上部通過螺釘固定有打板，與打板對應的上模板的下部通過螺釘固定有壓模，下模板上設有定位芯和壓板，壓板位于所述定位芯兩側，定位芯上方設有軸，軸是可以更換的，以便適用與不同規格的軸承，軸且是有定位芯來定心的，壓板將定位芯緊固在下模板上。本實用新型具有結構簡單，設計巧妙，加工精度高，能夠保證同心度，軸承壓在飛輪中不容壓偏，在工作工程中軸承不變形，工作的效率也比較高等優點。
- 專利類型實用新型
- 申請人南通鐵人運動用品有限公司;
- 發明人張紅建;
- 地址226001 江蘇省南通市崇川經濟開發區崇川路21號
- 申請號CN201220477143.8
- 申請時間2012年09月19日
- 申請公布號CN202780418U
- 申請公布時間2013年03月13日
- 分類號B23P19/02(2006.01)I;
