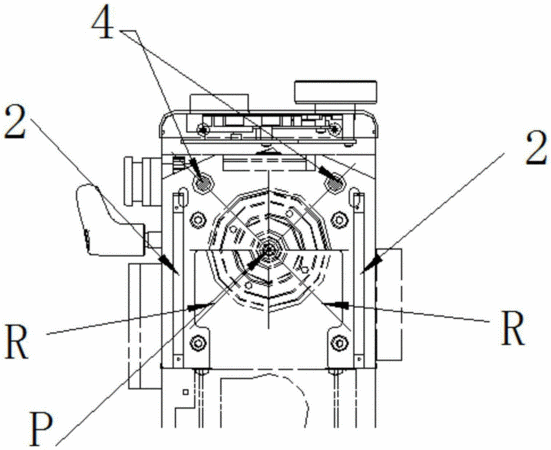

摘要：本實用新型公開了具有激光定位和LED照明組件的鉆床機頭，其包括鉆床機頭部分，鉆床機頭部分的下表面設置有照明元件，鉆床機頭部分的下表面以鉆頭軸心為中心共圓設置有兩個朝向鉆床工作臺投射定位激光的激光標線器，鉆床機頭部分設置有照明元件的照明控制開關以及激光標線器控制開關。本實用新型用2個激光標線器從不同角度發射2條交叉的紅外線射線，形成的交叉點作為定位中心點；激光標線器安裝在鐳射燈套中，鐳射燈套中心設置一條可以使用一字螺絲刀的槽，通過旋轉鐳射燈套可以調整兩條紅外射線的位置；采用LED作為采光源，在組件的兩側設置2個LED燈條，燈條采用鋁制型材，照明處可設置多個光源，用透明硅膠封裝在燈條中，形成一個組件，便于安裝和更換。
- 專利類型實用新型
- 申請人上海西馬特機械制造有限公司;
- 發明人馬健;
- 地址201800 上海市嘉定區曹安路17號橋南曹豐路555號
- 申請號CN201520801523.6
- 申請時間2015年10月13日
- 申請公布號CN205057128U
- 申請公布時間2016年03月02日
- 分類號B23B47/00(2006.01)I;
