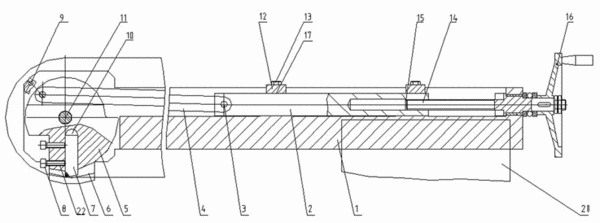

摘要：一種普通車床用車內半球面裝置，包括設置在普通車床方刀架上的主體，主體一端鉸接有轉輪，另一端設置有手輪，設置在主體上的連桿機構的一端與轉輪鉸接，連桿機構的另一端與固定在手輪軸的螺旋桿連接，所述轉輪上設置有刀具槽，轉輪上還設置有與刀具槽聯通的螺栓孔，刀具通過螺栓固定在刀具槽內。本實用新型具有車出的內球面尺寸精度較高、對操作工人的技術水平要求不高、降低工人勞動強度和具有較高的加工效率的優點，適合對底部為內半球面或底部有較高要求圓弧角工件的加工。特別適合較深深度缸體或模具內半球底部的加工。
- 專利類型實用新型
- 申請人安陽鑫盛機床股份有限公司;
- 發明人呂安相;何愛軍;宋東超;劉天俊;郭志強;陳崑;白宏偉;劉蘇峰;劉春福;張燕;權瑞霞;韓寶紅;李潤蓮;王洪明;李香文;
- 地址455000 河南省安陽市開發區弦歌大道西段
- 申請號CN201020606453.6
- 申請時間2010年11月15日
- 申請公布號CN201848540U
- 申請公布時間2011年06月01日
- 分類號B23B5/40(2006.01)I;
