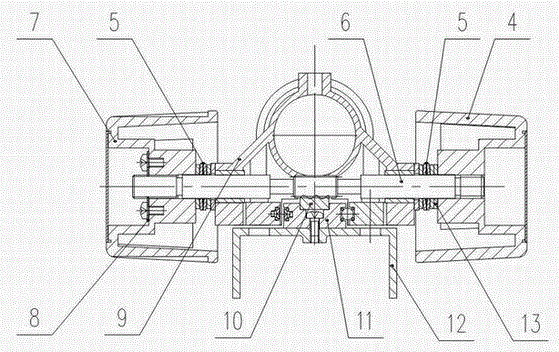

摘要:一種張力松緊可調的顯微鏡調焦機構,在調焦裝置3內的齒桿6兩端采用了兩組面對面裝配的錐形墊圈5,隨兩手輪的相對距離的不同產生不同的張力;在張力手輪7上裝配了一個起鎖緊作用的自鎖墊圈8,可隨張力手輪7在齒桿6的一端作橫向移動,起到隨時自鎖固定兩手輪相對距離和穩定變形張力的作用。本實用新型的有益效果是,本實用新型可實現張力在一定的范圍內無級可調,消除調焦裝置使用磨損產生的影響,達到免維護的要求;在保證調焦機構可靠性的同時,可使調焦過程更加迅速,簡潔,準確。
- 專利類型實用新型
- 申請人桂林市邁特光學儀器有限公司;
- 發明人馮學云;
- 地址541004 廣西壯族自治區桂林市七星區高新區信息產業園
- 申請號CN201020583112.1
- 申請時間2010年10月29日
- 申請公布號CN201852993U
- 申請公布時間2011年06月01日
- 分類號G02B21/24(2006.01)I;
