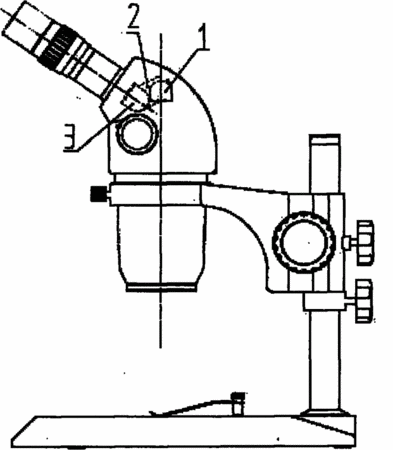

摘要：一種雙目觀測俯角與水平的特定夾角為35度的顯微鏡。在顯微鏡的兩個雙目鏡筒下采用了兩組棱鏡轉折光線裝置，分為左右兩組，左右對稱，分別對應顯微鏡的兩個雙目鏡筒，每組棱鏡裝置包括棱鏡1，棱鏡2，棱鏡3。三個棱鏡按一定角度粘接在一起，共同完成對光路的轉折，最終實現雙目觀測俯角與水平的特定夾角為35度的功能。本實用新型的有益效果是，該裝置顯著地降低了雙目觀測俯角，使雙目鏡筒位置降低。整機設計更符合人機工程學，這樣使得觀測人員可以以自然的姿勢進行觀察，減輕長時間使用的疲勞感。
- 專利類型實用新型
- 申請人桂林市邁特光學儀器有限公司;
- 發明人張斌;黃振紅;
- 地址541004 廣西壯族自治區桂林市高新區信息產業園桂林市邁特光學儀器有限公司
- 申請號CN201020195207.6
- 申請時間2010年05月05日
- 申請公布號CN201654316U
- 申請公布時間2010年11月24日
- 分類號G02B21/20(2006.01)I;G02B17/08(2006.01)I;
