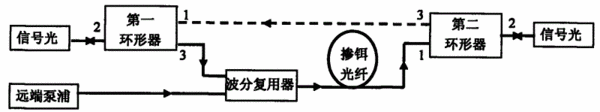

摘要：本實用新型公開一種遙泵光纖放大模塊，包括波分復用器、至少一段摻餌光纖、和2個三端口的環形器。這兩個環形器的第一環形器的端口1與第二環形器的端口3相連，第一環形器的端口3與波分復用器的其中一個輸入端連接。波分復用器的輸出端口與第二環形器的端口1連接，光信號從第一環形器的端口2輸入，從第二環形器的端口2輸出。摻餌光纖串接在波分復用器的輸入端與第一環形器之間、和/或波分復用器的輸出端與第二環形器之間；波分復用器的另一個輸入端與遠端泵浦源的輸出端相連。本實用新型為反向回傳光信號提供通道，令OTDR的光信號可以透明地通過遙泵光纖放大模塊進行傳輸，擴展了遙泵光纖放大模塊的功能。
- 專利類型實用新型
- 申請人中國電子科技集團公司第三十四研究所;
- 發明人伍浩成;陳凱;吳國鋒;歐陽竑;陽華;吳濤;趙灝;
- 地址541004廣西壯族自治區桂林市六合路98號
- 申請號CN200920140607.4
- 申請時間2009年03月18日
- 申請公布號CN201393224Y
- 申請公布時間2010年01月27日
- 分類號H04B10/17(2006.01)I;G02B6/26(2006.01)I;
