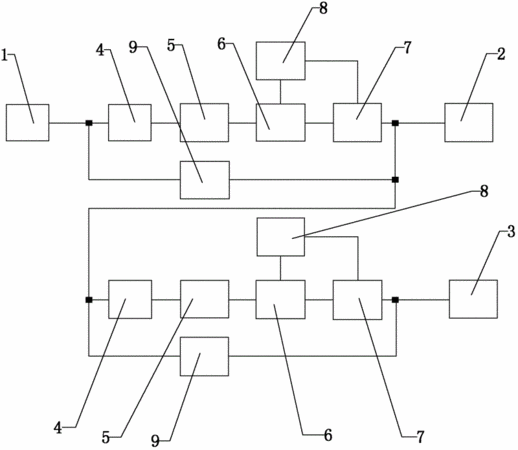

摘要：本實用新型涉及一種用于壓電陶瓷掃描器驅動的高壓放大器，包括模擬輸入端、負高壓輸出端和正高壓輸出端，模擬輸入端與負高壓輸出端之間通過線路順次連接輸入端保護電路、前置放大電路、電壓放大電路以及功率放大電路，其中電壓放大電路與功率放大電路之間并聯有偏置電路，模擬輸入端與負高壓輸出端之間并聯有反饋回路；負高壓輸出端連接到正高壓放大電路的輸入端，然后依次連接另一輸入端保護電路、前置放大電路、電壓放大電路和功率放大電路。本實用新型的有益效果為：電路簡單、成本低、可實現對任意波形的信號進行正向和反向高壓放大，輸出0-200V高壓，應用在掃描探針顯微鏡上，驅動壓電陶瓷掃描器動作。
- 專利類型實用新型
- 申請人蘇州海茲思納米科技有限公司;
- 發明人韓雄;羅先照;
- 地址215000 江蘇省蘇州市蘇州工業園區星湖街218號生物納米園A4樓105
- 申請號CN201120236820.2
- 申請時間2011年07月06日
- 申請公布號CN202119795U
- 申請公布時間2012年01月18日
- 分類號G01Q10/00(2010.01)I;
