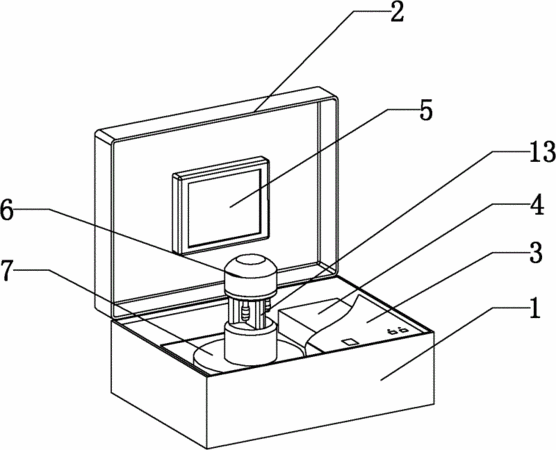

摘要:本實用新型涉及一種智能一體化掃描隧道顯微鏡,包括箱體和箱蓋,所述箱體與箱蓋通過鉸鏈連接,箱體內部設有操作面板和防震臺,操作面板內部設有電子控制器模塊,防震臺上表面固定有STM主機;所述箱蓋內表面設有CCD監視器;所述STM主機包括STM底座和屏蔽罩,STM底座通過支架固定連接屏蔽罩,屏蔽罩內設有STM探頭,STM探頭內設有針孔攝像頭,針孔攝像頭通過傳輸線連接CCD監視器,STM探頭下方設有掃描管,屏蔽罩下端固定連接若干粗調驅動桿。本實用新型的有益效果為:本實用新型作為智能一體化掃描隧道顯微鏡設備,既節省了成本、空間,方便攜帶和演示,又可讓試驗者更方便操作。
- 專利類型實用新型
- 申請人蘇州海茲思納米科技有限公司;
- 發明人李立強;徐弟;羅先照;
- 地址215000 江蘇省蘇州市蘇州工業園區星湖街218號生物納米園A4樓105
- 申請號CN201020257313.2
- 申請時間2010年07月13日
- 申請公布號CN201749129U
- 申請公布時間2011年02月16日
- 分類號G01Q60/10(2010.01)I;G09B23/06(2006.01)I;
