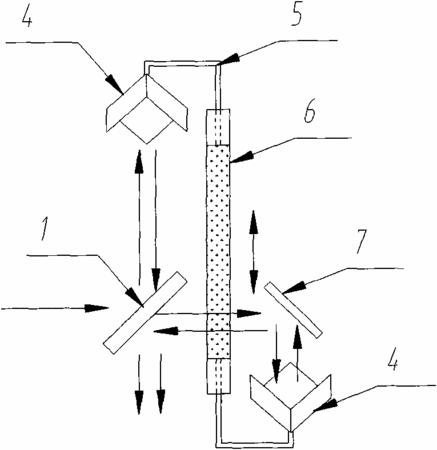

摘要：本實用新型提供一種倍光程動態準直干涉儀，該干涉儀包括有分束器，在分束器的一側設置有運動軸承，分束器與運動軸承的呈45度夾角擺放，運動軸承的兩端分別連接有連桿，兩個角反射鏡分別安裝在連桿上；動態準直反射鏡與分束器呈45度夾角擺放，動態準直反射鏡的透射光反射到下方的角反射鏡上，而組合相當動鏡，上方的角反射鏡作為定鏡。本實用新型的效果是該倍光程動態準直干涉儀在不增加動鏡掃描行程的前提下，倍增有效光程，提高FTIR的分辨率；使干涉儀的結構大大簡化、更緊湊，可以明顯降低干涉儀體積和重量，有利于實現儀器的小型化；采用動態準直控制系統，動態準直反射鏡根據返回信息不斷調整姿態，使得干涉一直處于最佳狀態，從而降低對導軌的精度要求。實現了成本與效益的完美結合。
- 專利類型實用新型
- 申請人天津港東科技發展股份有限公司;
- 發明人杜振貢;王波;
- 地址300384 天津市華苑產業區鑫茂科技園G座二層EF單元
- 申請號CN201120027636.7
- 申請時間2011年01月27日
- 申請公布號CN201909671U
- 申請公布時間2011年07月27日
- 分類號G01J3/45(2006.01)I;G01J3/02(2006.01)I;
