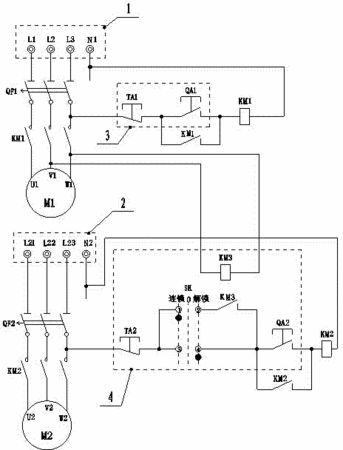

摘要：本實用新型涉及一種兩臺遠程設備的連鎖控制裝置，它包括第一低壓開關柜、第一電動機、第一電動機現場操作箱、第二低壓開關柜、第二電動機與第二電動機現場操作箱，其特征是：第二電動機現場操作箱安裝著三位轉換選擇開關與第三交流接觸器；第三交流接觸器通電線圈的兩端分別連接到第一電動機的兩個接線端子；第二停止按鈕開關的一端與三位選擇開關的常開接點端子①及常開接點端子③連接；第二啟動按鈕的一端與三位選擇開關XK的常開接點端子④連接，并且與第三交流接觸器的一個常開輔助接點的一端連接，第三交流接觸器的常開輔助接點的另一端與三位選擇開關的常開接點端子②連接。本兩臺遠程設備的連鎖控制裝置耗費材料小，成本低。
- 專利類型實用新型
- 申請人太原鋼鐵（集團）有限公司;
- 發明人段黎生;
- 地址030003 山西省太原市尖草坪區尖草坪街2號
- 申請號CN201420468923.5
- 申請時間2014年08月20日
- 申請公布號CN204012938U
- 申請公布時間2014年12月10日
- 分類號H02J13/00(2006.01)I;
