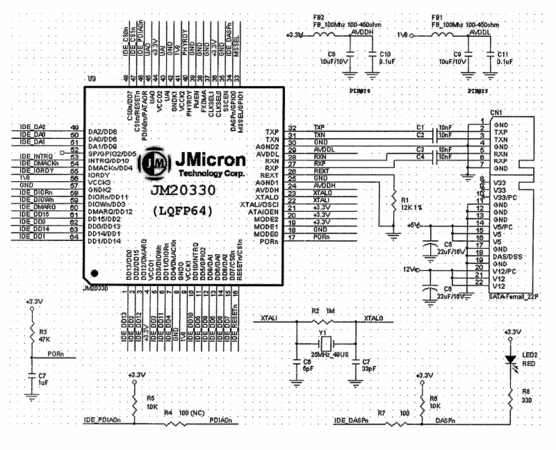

摘要：高速信息卡圖像采集處理電路屬于光電技術應用技術領域，包括處理器U11，模數轉換器U1-U8，存儲器U17、U14，SATA接口電路U9及阻容元件組成，各元器件之間電連接；處理器由集成電路U11及其配置芯片U12、防真器接插件J8，電機驅動與紙張檢測模塊接口接插件J7，電源輸入接插件J3，晶振X1及阻容元件組成；模數轉換器由集成電路U1-U8，圖象傳感器接口J5、J6及阻容器件組成；存儲器由集成電路U17、U14及阻容元件構成；SATA接口電路由集成電路U9，接插件CN1，晶振Y1及阻容元件組成；本實用新型具有結構簡單、價格低廉、性能穩定、快速準確、雙面采集、使用方便、易于維修、傳輸速率高的特點。
- 專利類型實用新型
- 申請人山東山大鷗瑪軟件有限公司;
- 發明人馬磊;王曉亮;趙小樸;周曉東;
- 地址250101 山東省濟南市高新區天辰大街1318號
- 申請號CN200920281381.X
- 申請時間2009年11月23日
- 申請公布號CN201846404U
- 申請公布時間2011年05月25日
- 分類號H04N1/00(2006.01)I;H04N1/04(2006.01)I;
